У стерильному кліматично-контрольованому середовищі заводу з виробництва напівпровідників кремнієва пластина вирушає в подорож через сотні складних етапів обробки. На кожному етапі поверхня вафлі повинна бути бездоганно чистою. Але після видалення, травлення або осадження фоторезисту неминуче залишаються мікроскопічні забруднення — органічні залишки, природні оксиди та субмікронні частинки. Ці невидимі вороги, розміром лише кілька нанометрів, можуть спричинити катастрофічні дефекти: розрив ланцюга, коротке замикання або пристрій, який не відповідає специфікаціям продуктивності. Традиційні методи вологого прибирання, які покладаються на хімічні ванни та полоскання, важко досягають дна структур з високим співвідношенням сторін і можуть залишати хімічні залишки, які самі по собі є забруднювачами. Це виклик, для вирішення якого була створена технологія очищення напівпровідникової плазми.

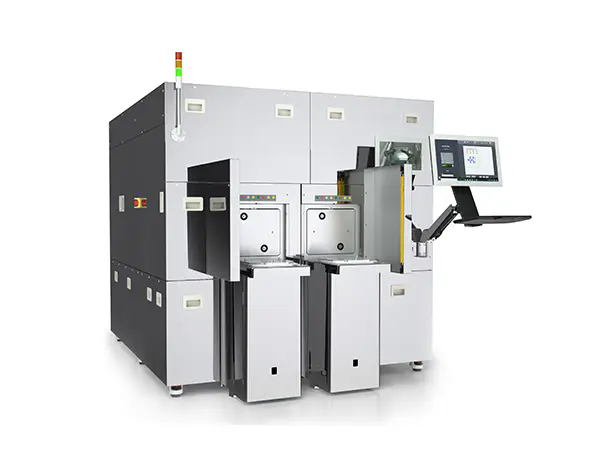

Плазмовий очищувач напівпровідників — це спеціальне обладнання для перевірки напівпровідників, яке використовує плазму — іонізований газ, що містить електрони, іони та нейтральні радикали — для видалення забруднення з поверхонь напівпровідників без пошкодження основного матеріалу. Процес сухий, без хімікатів і високоефективний для очищення мікроскопічних елементів, характерних для сучасних напівпровідникових пристроїв. Ця стаття містить вичерпний технічний вступ до напівпровідниківплазмові очисники. Ми дослідимо фундаментальну фізику плазми, розберемо компоненти, які складають типову систему, розглянемо ключові технічні характеристики, які визначають продуктивність, і обговоримо критичну роль, яку відіграє це обладнання для перевірки напівпровідників у виробництві та упаковці напівпровідників. Незалежно від того, чи ви інженер, який визначає нове обладнання, технік, який працює з цими інструментами, чи просто прагнете зрозуміти ключову технологію в ланцюжку постачання напівпровідників, ця стаття надасть вам необхідні знання.
A Напівпровідниковий плазмовий очисникце прецизійний інструмент, який використовує унікальні властивості плазми для очищення напівпровідникових пластин, корпусів чіпів, провідних рамок та інших електронних компонентів. По суті, пристрій генерує електричний розряд у газі низького тиску, створюючи середовище з високою реактивністю. Ця плазма — четвертий стан речовини — містить складний коктейль високоенергетичних частинок: іони, які фізично бомбардують поверхню, вільні радикали, які хімічно реагують із забрудненнями, і електрони, які допомагають підтримувати розряд. Поєднання фізичної та хімічної дії ефективно видаляє органічні залишки, оксиди та частки забруднення, не пошкоджуючи чутливі електронні структури.
Основний принцип плазмового очищення напрочуд простий для опису, але елегантний у його виконанні. Технологічна камера відкачується до контрольованого рівня вакууму. У камеру вводиться технологічний газ, як правило, кисень, аргон, водень або їх суміш. Потім на газ подається радіочастота (РЧ) або мікрохвильова потужність, яка іонізує його та створює плазму. У плазмі кисневі радикали (O*) агресивно реагують із вуглеводневими забрудненнями, перетворюючи їх на леткі побічні продукти, такі як вуглекислий газ і водяна пара, які потім видаляються вакуумною системою. Одночасно іони аргону забезпечують фізичне бомбардування, яке допомагає витіснити частинки та активувати поверхню. Результатом є чиста, хімічно активована поверхня, готова до наступного етапу виробництва.
Цей механізм очищення має кілька важливих переваг. Процес повністю сухий, що усуває потребу в рідких хімікатах і пов’язану з цим утилізацію відходів. Він також є м’яким, оскільки температуру плазми можна точно контролювати, щоб уникнути термічного пошкодження. Найважливіше те, що він ізотропний, тобто може очищати поверхні в усіх напрямках, у тому числі всередині елементів із високим співвідношенням сторін, куди не можуть потрапити рідкі очищувальні розчини. З цих причин плазмовий очищувач Semiconductor Plasma Cleaner став незамінною частиною обладнання для перевірки напівпровідників у передовому виробництві напівпровідників, виготовленні MEMS та упаковці пристроїв.
СучаснийНапівпровідниковий плазмовий очисникце складна електромеханічна система, що складається з кількох критичних підсистем, кожна з яких відіграє певну роль у процесі очищення. Розуміння цих компонентів має важливе значення для інженерів, відповідальних за специфікацію, експлуатацію та обслуговування цього типу обладнання для перевірки напівпровідників. У наведеній нижче таблиці наведено детальний розподіл основних компонентів та їхніх ключових характеристик.
| компонент | функція | Ключові критерії відбору |
| Вакуумна камера | Огороджує обробне середовище та підтримує умови вакууму для генерації плазми. | Матеріал (алюмінієвий сплав проти нержавіючої сталі), об’єм, внутрішня геометрія, базовий тиск (зазвичай 10^-5 Торр). |
| Радіочастотне джерело живлення та відповідна мережа | Генерує та передає радіочастотну потужність (зазвичай 13,56 МГц) для створення та підтримки плазми. | Частота (13,56 МГц є промисловим стандартом), вихідна потужність, можливість узгодження імпедансу. |
| Система подачі газу | Контролює та регулює потік технологічних газів (O2, Ar, H2, CF4) у камеру. | Контролери масової витрати (MFC), чистота газу (зазвичай 99,999% або вище), кількість газопроводів. |
| Вакуумна насосна система | Відкачує камеру до необхідного рівня вакууму та видаляє побічні продукти процесу. | Тип насоса (лопатевий + турбомолекулярний), швидкість перекачування, граничний рівень вакууму. |
| Збірка електродів | Передає радіочастотну потужність у плазму; може бути ємнісним або індуктивним зв'язком. | Геометрія електрода (паралельна пластина проти віддаленої плазми), матеріали (алюміній, кремній), охолодження. |
| Система контролю тиску | Підтримує стабільний технологічний тиск через дросельну заслінку та датчики тиску. | Тип датчика тиску (манометр ємності, манометр Пірані), точність контролю, час відгуку. |
| Система контролю та моніторингу | Інтегрує всі функції системи та контролює параметри процесу; часто містить сенсорний екран HMI. | Програмний інтерфейс, реєстрація даних, керування рецептами, функції сигналізації, підключення (SECS/GEM для автоматизації). |
Наша фабрика приділяє особливу увагу інтеграції та оптимізації цих компонентів. Вибір частоти РЧ, наприклад, сильно впливає на щільність плазми та енергію іонів. У той час як 13,56 МГц є галузевим стандартом через його класифікацію як промисловий, науковий і медичний (ISM) діапазон частот, вибір конфігурації електрода визначає, чи працює камера в режимі прямої плазми або плазми вниз по потоку. Система з прямим плазмовим зв’язком (з ємнісним зв’язком) створює більш енергійну плазму, придатну для фізичного очищення та активації поверхні, тоді як нижча система (з індуктивним зв’язком) є більш м’якою та запобігає пошкодженню іонами, що робить її ідеальною для чутливих напівпровідникових пристроїв.
Щоб повністю охарактеризувати аНапівпровідниковий плазмовий очисник, інженери повинні розуміти набір технічних специфікацій, які визначають його здатність до очищення, пропускну здатність і робочий діапазон. Ці параметри безпосередньо впливають на результати процесу, і їх слід ретельно оцінювати при виборі цього типу обладнання для перевірки напівпровідників. У таблиці нижче наведено детальний огляд критичних специфікацій для типової системи Semiconductor Plasma Cleaner.
| Параметр | Типовий діапазон значень | Вплив на продуктивність |
| Обсяг камери | 20-200 літрів | Визначає розмір партії; більші камери вміщують більші підкладки або більше пластин за цикл. |
| Вихідна радіочастотна потужність | 50 Вт до 10 кВт | Вища потужність забезпечує більшу щільність плазми для швидшого очищення та видалення більш стійких забруднень. |
| РЧ частота | 13,56 МГц або 2,45 ГГц (мікрохвильова піч) | 13,56 МГц стандартна; мікрохвильова піч (2,45 ГГц) створює більш іонізовану плазму для спеціальних процесів. |
| Базовий тиск | 10^-5 до 10^-6 торр | Нижчий базовий тиск зменшує фонове забруднення та покращує чистоту процесу. |
| Тиск процесу | Від 50 до 500 мТорр | Нижчий тиск створює більш спрямоване бомбардування іонами; вищий тиск посилює хімічні реакції. |
| Контроль потоку газу | Від 0 до 500 sccm (стандартний кубічний см/хв) | Точний контроль потоку забезпечує відтворюваний склад газу та результати очищення. |
| Рівномірність температури | +/- 5°C по всій поверхні | Рівномірна температура забезпечує рівномірне очищення всіх частин основи. |
| Однорідність плазми | Зазвичай +/- 5% коливань по всій камері | Хороша однорідність гарантує, що всі субстрати в партії отримають однакову дозу очищення. |
| Час циклу | Від 2 до 20 хвилин (відкачати, щоб вентилювати) | Коротший час циклу збільшує пропускну здатність; баланс з ефективністю очищення є ключовим. |
Ці специфікації не є довільними. Наприклад, базовий тиск 10^-5 Торр необхідний для мінімізації залишкової водяної пари та кисню в камері перед введенням технологічного газу, запобігаючи небажаним реакціям. Радіочастота 13,56 МГц є міжнародно узгодженою частотою ISM, вибраною для уникнення перешкод радіозв’язку. Точність керування потоком газу, яка зазвичай досягається за допомогою термічних контролерів масової витрати, повинна підтримуватися в межах +/- 1% від заданого значення, щоб забезпечити повторюваність від партії до партії. На нашому заводі ми підтримуємо ретельні стандарти калібрування та надаємо детальні пакети кваліфікації процесу для кожної системи, гарантуючи, що наші клієнти мають дані, необхідні для перевірки своїх процесів.
До широкого впровадження плазмового очищення виробники напівпровідників покладалися переважно на вологі хімічні методи очищення. Ці процеси передбачають занурення пластин у ряд хімічних ванн — як правило, агресивних сумішей кислот і окислювачів, таких як розчин «піраньї» (сірчана кислота та перекис водню) або RCA clean (SC-1 і SC-2). Незважаючи на те, що вологе прибирання ефективне для багатьох застосувань, воно має внутрішні обмеження, які стають дедалі більш проблематичними, оскільки розміри пристрою зменшуються. У міру того, як промисловість перейшла від мікронного масштабу до суб-100 нм, обмеження вологого прибирання стали критичними, і методи на основі плазми стали кращою альтернативою.
Розгляньте досвід великого заводу з виробництва напівпровідникової упаковки, який боровся із втратою ресурсу під час процесу склеювання проводів. Складальна лінія використовувала етап вологого очищення для підготовки зв’язувальних прокладок, але продуктивність уперто залишалася нижче 95%. Причиною стало мікрозабруднення: залишки чистячих хімікатів і волога, що потрапили під поверхню клею, що перешкоджає надійному кріпленню золотого дроту. Після оцінки процесу команда інженерів замінила етап вологого прибирання на процес очищення на основі плазми. Вихід миттєво підскочив до 99,3%, і пакувальна лінія зберігає цю продуктивність понад три роки. Це не поодинока історія; це відображає фундаментальний зрушення в галузі.
Переваги плазмового чищення перед вологим чищенням численні та значні:
1. Відсутність хімічних залишків.Для вологого прибирання використовуються хімічні речовини, які необхідно ретельно змити. Неповне промивання залишає залишки, які можуть перешкоджати подальшим процесам, викликаючи порушення адгезії та корозію. Плазмова очистка – це сухий процес, який виробляє лише леткі побічні продукти (гази), які відкачуються, не залишаючи залишків.
2. Відсутність механічних пошкоджень.Фізичне перемішування, необхідне під час вологого прибирання, може спричинити руйнування або відшарування делікатних структур. Це особливо критично для функцій із високим співвідношенням сторін у пристроях MEMS і для крихких структур, таких як сполучні майданчики в вдосконаленій упаковці. Плазмова очистка повністю уникає механічних зусиль.
3. Ізотропна очисна дія.Вологе прибирання покладається на рідкі хімічні речовини, які повинні втікати в поверхню та виходити з неї. Поверхневий натяг рідин може перешкодити їм досягти дна вузьких траншей. Реактивні радикали в плазмі є газоподібними, що дозволяє їм проникати й очищати всі відкриті поверхні, незалежно від геометрії елементів.
4. Низька температура процесу.Вологе прибирання часто вимагає підвищених температур для досягнення необхідної швидкості реакції, що може призвести до навантаження на чутливі матеріали та спричинити невідповідність температурного розширення. Плазмова очистка може проводитися при температурах, близьких до температури навколишнього середовища, зберігаючи цілісність очищуваних матеріалів.
5. Відсутність небезпечних відходів.Хімічні побічні продукти вологого прибирання повинні оброблятися та утилізуватися як небезпечні відходи, що спричиняє значні витрати на відповідність екологічним вимогам. Під час плазмового очищення утворюються лише газоподібні побічні продукти, які можна очистити за допомогою стандартних систем очищення.
6. Послідовні, повторювані результати.Контроль параметрів плазми, таких як потужність, тиск і потік газу, є високоточним. Добре продуманийНапівпровідниковий плазмовий очисникстворює ідентичні умови для кожної партії, усуваючи різницю від партії до партії, яка впливає на вологе прибирання.
7. Скорочені кроки процесу.Вологе прибирання зазвичай вимагає кількох етапів процесу: занурення у ванну для очищення, промивання та сушіння. Очищення плазмою – це проста операція в один етап. Це зменшує площу обладнання, час процесу та роботу оператора.
Перехід промисловості на плазмове очищення – це не просто технічна перевага; це економічна та якісна вимога. Оскільки кількість напівпровідникових пристроїв продовжує зменшуватися, а технології пакування стають все більш вимогливими, потреба в сухому методі очищення без залишків і пошкоджень буде тільки зростати. Semiconductor Plasma Cleaner — це перевірена, зріла технологія, яка відповідає цим суворим вимогам.
Одне з найчастіших запитань інженерів, які оцінюють aНапівпровідниковий плазмовий очисникє: що насправді може видалити це обладнання? Відповідь залежить від типу плазми та вибраного технологічного газу. Плазмова очистка може бути спрямована на три основні категорії забруднень, кожна з яких вимагає різного підходу та хімії. Розуміння цих категорій є важливим для розробки процесу та вибору обладнання. Наша фабрика розробила широкий спектр рішень для плазмового очищення з рецептами процесу, оптимізованими для конкретних типів забруднення.
Категорія 1: органічне забруднення.Ця категорія включає залишки фоторезистів, відбитки пальців, олії, мастила та інші вуглеводні, які вводяться під час обробки напівпровідників. Ці забруднювачі часто присутні у вигляді тонких невидимих плівок, які можуть перешкоджати подальшому осадженню або склеюванню. Стандартним підходом для видалення органіки є киснева плазма. Реакційноздатні радикали кисню реагують з вуглецем і воднем в органічному матеріалі, утворюючи летючий вуглекислий газ і водяну пару, які видаляються. Плазма діє як високоефективний, неруйнівний процес «згоряння» при низькій температурі. Для особливо стійких органічних залишків можна використовувати суміш кисню з аргоном або воднем для посилення хімічної реакції.
Категорія 2: Неорганічне забруднення.Ця категорія включає самородні оксиди (діоксид кремнію, оксид алюмінію), оксиди металів та інші неорганічні залишки. Ці забруднення зазвичай видаляються за допомогою відновної плазми. Поширеним підходом є воднево-аргонова плазма, де водневі радикали відновлюють оксид металу назад до чистого металу, ефективно видаляючи шар оксиду. Крім того, плазму на основі фтору (з використанням CF4 або SF6) можна використовувати для травлення оксидів, але це потрібно робити з обережністю, оскільки фтор є агресивним і може пошкодити основний матеріал. Вибір газової суміші та параметри процесу повинні бути ретельно відкалібровані, щоб видалити оксид без зміни поверхні підкладки. Для оксидів плазма відновлює оксид до його металевого стану, видаляючи шар і активуючи поверхню для адгезії.
Категорія 3: Забруднення частинками.Ця категорія включає мікроскопічні частинки пилу, металеві лусочки та інші частинки, які осідають на поверхні. Вони можуть викликати дефекти в подальших процесах і можуть бути джерелами витоку електричного струму. Видалення часток досягається шляхом фізичного розпилення за допомогою аргонової плазми. Іони аргону вдаряються об поверхню з достатньою енергією, щоб зіштовхнути частинки, які потім забираються вакуумною системою. Це суто фізичний процес очищення, який ефективний для видалення частинок різного розміру. Однак його слід застосовувати з відповідною енергією, щоб уникнути пошкодження поверхні або функцій пристрою.
У наведеній нижче таблиці наведено більш детальне відображення типів забруднення для відповідної хімії плазми.
| Тип забруднення | Загальні джерела | Плазмохімія | Механізм очищення |
| Залишки фоторезисту | Процеси літографії, травлення, зачистки | Киснева плазма (O2) з аргоном | Хімічне окислення: O* + CxHy → CO2 + H2O |
| Самородний оксид (SiO2) | Вплив повітря під час обробки та обробки | Воднево-аргонова плазма (H2/Ar) | Хімічне відновлення: H* + SiO2 → Si + H2O |
| Оксиди металів (Al2O3, CuO) | Окислення при обробці, особливо при підвищених температурах | Воднева плазма (Н2) з аргоновим носієм | Хімічне відновлення: H* + MO → M + H2O |
| Відбитки пальців, масла, мастила | Обробка операторами та зберігання | Киснева плазма з фтором чиста | Хімічне окислення та випаровування |
| Тверді частки (пил, металеві стружки) | Навколишнє середовище, знос обладнання | Плазма розпилення аргону | Фізичне бомбардування: Ar+ + частинка → викид |
| Фторвуглецеві залишки | Плазмове травлення газами CF4 або SF6 | Киснева плазма з Ar | Хімічне окислення фторуглеродной плівки |
Наша фабрика надає комплексні послуги з розробки процесів, допомагаючи клієнтам оптимізувати їх рецепти плазмового очищення для конкретних проблем із забрудненням. Ми підтримуємо базу даних встановлених процесів для сотень субстратів і забруднень, і наша технічна команда може розробити індивідуальні рецепти для унікальних застосувань. Це гарантує, що ваш Semiconductor Plasma Cleaner забезпечує оптимальну продуктивність для ваших конкретних виробничих вимог.
У той час як плазмове очищення напівпровідників має важливе значення для виготовлення пластин, його вплив на стадію упаковки, мабуть, ще більш глибокий. Упаковка — процес з’єднання напівпровідникового кристала із зовнішнім світом і забезпечення механічного захисту та захисту навколишнього середовища — включає низку важливих кроків: прикріплення кристала, з’єднання проводів, інкапсуляція та формування свинцю. Кожен із цих кроків вимагає чистих, хімічно активних поверхонь для забезпечення міцних і надійних з’єднань. Забруднювачі на стадії пакування є основним джерелом втрати врожаю та польових збоїв, і плазмове очищення виявилося найефективнішим методом їх усунення.
Щоб зрозуміти вплив плазмового очищення на продуктивність упаковки, розглянемо процес склеювання дроту. З’єднання дротів є зрілою технологією, але вона залишається домінуючим методом створення електричних з’єднань між матрицею та свинцевою рамою. Процес використовує ультразвукову енергію, тепло і тиск для формування зварного шва між золотим або мідним дротом і сполучною прокладкою на матриці. Для утворення надійного з’єднання поверхня прокладки не повинна містити органічних забруднень, оксидів і частинок. Ці забруднення діють як бар’єр, запобігаючи тісному контакту металу з металом, необхідному для міцного зварювання. Результатом є слабке зчеплення, яке може вийти з ладу під час подальшої обробки або протягом терміну експлуатації виробу.
На звичайній конвеєрній лінії для напівпровідників партія матриці може мати поверхні клею, забруднені залишками пилки для нарізання, зберігання або транспортування. Початкова прибутковість дротяних облігацій може становити 95%, тобто 5% облігацій є слабкими або антипригарними. Це означає брухт: кожне слабке з’єднання потребує переробки або призводить до списання матриці. А тепер уявіть собі ефект плазмового очищення, що застосовується безпосередньо перед склеюванням дроту. Плазма видаляє органічні залишки, відновлює природний оксид і хімічно активує поверхню клею, роблячи її дуже сприйнятливою до зв’язування. Вихід партії, очищеної плазмою, збільшується до 99,5%, знижуючи рівень руйнування з’єднання на 90%. Це не теоретичний розрахунок; це реальний результат, досягнутий численними пакувальними лініями.
Інші процеси пакування, які значно виграють від плазмового очищення, включають:
Вплив плазмового очищення на продуктивність упаковки можна визначити кількісно. У наведеній нижче таблиці показано типові покращення, які спостерігаються на пакувальних лініях після введення етапу плазмового очищення в технологічний процес.
| Процес пакування | Продуктивність до плазмового очищення | Продуктивність після плазмового очищення | Покращення врожайності |
| Склеювання дроту (з’єднання золотою кулькою) | 94-96% | 99-99,5% | 3-5% |
| Die Attach (клейове з’єднання) | 92-94% | 98,5-99,5% | 4-6% |
| Недоповнення (потік без пустот) | 88-92% | 97-98,5% | 6-8% |
| Формування (адгезія) | 90-93% | 97-98% | 4-6% |
Наші системи Semiconductor Plasma Cleaner розроблені з урахуванням застосування упаковки, пропонуючи такі функції, як регульована відстань між електродами, можливості пакетної обробки та інтеграцію з автоматизованими системами обробки. Ми розуміємо, що в середовищі великого обсягу упаковки напівпровідників надійність і повторюваність не підлягають обговоренню. Наше обладнання забезпечує постійну продуктивність, необхідну для максимізації врожаю та зменшення відходів.
Вибір відповідногоНапівпровідниковий плазмовий очисникдля конкретного застосування є критичним рішенням, яке потребує структурованої оцінки технічних вимог і операційних обмежень. Вибір передбачає збалансування таких факторів, як ефективність очищення, продуктивність, вартість і сумісність з існуючими процесами. Плазмовий очищувач напівпровідників — це значні капіталовкладення, і вибір неправильної системи може призвести до неоптимальної продуктивності та марних витрат. Наша фабрика розробила структуровану структуру вибору, щоб допомогти клієнтам орієнтуватися в цьому процесі та вибрати систему, яка оптимально відповідає їхнім потребам.
Крок 1: Визначте забруднення, яке потрібно видалити.Першим кроком є визначення типу забруднення, яке необхідно видалити. Це органічний (фоторезист, олія), неорганічний (оксид) чи частинки? Різні забруднювачі вимагають різних хімічних речовин плазми та умов процесу. Наприклад, киснева плазма ефективна для видалення органіки, тоді як воднева плазма потрібна для видалення оксидів. Вибір Semiconductor Plasma Cleaner повинен підтримувати необхідний газохімічний склад.
Крок 2: Охарактеризуйте субстрат.Матеріал підкладки та геометрія є критичними факторами вибору. Який матеріал? Це кремній, арсенід галію чи кераміка? Матеріал може бути чутливим до певних умов плазми. Наприклад, деякі матеріали сприйнятливі до пошкодження іонним бомбардуванням і вимагають «м’якої» плазми (конфігурація нижньої плазми). Геометрія також важлива: чи має підкладка крихкі структури, які можуть бути пошкоджені фізичним бомбардуванням? Чи має він функції високого співвідношення сторін, які потребують ізотропного очищення? Відповіді на ці запитання визначать необхідну конфігурацію електрода та щільність потужності.
Крок 3: Оцініть вимоги до пропускної здатності.Скільки субстратів потрібно очистити на годину? Це визначає необхідний розмір камери та партійну або вбудовану конфігурацію. Для виробництва великих обсягів краще використовувати більшу камеру, яка може вмістити партію субстратів. Для досліджень і розробок більше підходить менша камера зі швидким обертом. Тривалість циклу плазмового очищувача напівпровідників (включаючи відкачування, процес і вентиляцію) має відповідати загальному часу виробництва.
Крок 4: Оцініть середовище чистої кімнати.Середовище виробництва напівпровідників суворо контролюється. Semiconductor Plasma Cleaner має відповідати специфікаціям чистих приміщень, включаючи клас чистоти, вентиляцію та електромагнітну сумісність. Слід також враховувати площу обладнання та доступну площу.
Крок 5: Оцініть постачання газу та скорочення.Напівпровідниковий плазмовий очищувач потребує подачі технологічних газів високої чистоти та засобів для зменшення (безпечної обробки) вихлопних газів. Система газопостачання повинна бути здатна доставляти необхідні гази з правильною швидкістю потоку та чистотою. Система зменшення викидів повинна бути розроблена для роботи зі специфічними побічними продуктами, які утворюються в процесі плазмового очищення (наприклад, леткі органічні сполуки, сполуки фтору).
Крок 6: подумайте про автоматизацію та інтеграцію.На сучасному підприємстві з виробництва напівпровідників Semiconductor Plasma Cleaner рідко є окремим інструментом. Зазвичай він інтегрований в автоматизовану виробничу лінію. Система повинна бути здатна взаємодіяти з заводськими системами автоматизації та керування, як правило, через протокол SECS/GEM (стандарт зв’язку обладнання SEMI/загальна модель обладнання).
У наведеній нижче таблиці наведено ключові фактори прийняття рішення та запитання, на які необхідно відповісти на кожному етапі процесу відбору.
| Фактор відбору | Запитання |
| Тип забруднення | Які матеріали необхідно видалити? (Органічні, оксидні, частинки?) |
| Характеристики субстрату | Який матеріал? Він крихкий? Чи має він функції високого співвідношення сторін? |
| Вимоги до пропускної здатності | Скільки субстратів потрібно обробляти на годину? |
| Чисте приміщення | Що таке клас чистих приміщень? Яка доступна площа? |
| Постачання та очищення газу | Які технологічні гази потрібні? Як будуть зменшуватися вихлопні гази? |
| Автоматизація та інтеграція | Чи потрібна система інтеграції з системою автоматизації виробництва (SECS/GEM)? |
Технічна команда нашого заводу готова допомогти у процесі відбору, надавши детальні технічні дані, демонстрацію процесу та аналіз витрат і вигод. Ми розуміємо, що кожне застосування унікальне, і прагнемо допомогти нашим клієнтам вибрати плазмовий очищувач напівпровідників, який забезпечує найбільш ефективне та дієве рішення для очищення для їхніх конкретних потреб.
Запитання 1. Чи пошкодить плазмове очищення поверхню моїх напівпровідникових пластин або пристроїв?
Відповідь: за правильних параметрів процесу плазмове очищення є м’яким, неруйнівним процесом. Ключовими факторами є рівень радіочастотної потужності, технологічний тиск і вибір технологічного газу. Системи з прямою плазмою (з ємнісним зв’язком) виробляють плазму з вищою енергією іонів, яку можна використовувати для агресивного очищення або активації поверхні. Для чутливих матеріалів можна використовувати плазмову систему нижнього потоку (де плазма генерується дистанційно, а нейтральні радикали транспортуються до пластини), щоб уникнути пошкоджень від іонного бомбардування. Ми надаємо комплексні послуги з розробки процесу, щоб гарантувати, що ваш рецепт плазмового очищення не пошкодить основу.
Запитання 2: Яка різниця між очищенням кисневою плазмою та аргоноплазмою?
Відповідь: очищення кисневої плазми в основному залежить від хімічних реакцій. Активні радикали кисню окислюють органічні забруднення, перетворюючи їх на летючий вуглекислий газ і водяну пару. Очищення аргоновою плазмою — це в основному фізичний процес: іони аргону фізично бомбардують поверхню, збиваючи частинки та фізично розпилюючи тонкі шари. Киснева плазма ідеально підходить для видалення органічних залишків, тоді як аргонова плазма використовується для поверхневої активації та для видалення частинок, які не мають хімічних зв’язків. У багатьох процесах плазмового очищення використовується суміш кисню та аргону для поєднання хімічної та фізичної дії очищення.
Запитання 3. Який типовий час циклу процесу для напівпровідникового плазмового очищувача?
Відповідь: Тривалість циклу типового процесу плазмового очищення становить від 5 до 20 хвилин. Це включає час відкачування (для досягнення вакууму), час процесу (стадія плазмового очищення) і час вентиляції (для повернення камери до атмосферного тиску). Фактичний час циклу залежить від об’єму камери, швидкості вакуумного насоса та необхідного часу очищення. Наші заводські системи Semiconductor Plasma Cleaner розроблені для швидкого відкачування й ефективної обробки із типовим часом циклу 8–12 хвилин для стандартних партій.
Запитання 4: Чи можна використовувати напівпровідниковий плазмовий очисник для очищення зібраних пристроїв і упаковок?
Відповідь: Так, плазмова чистка широко використовується для очищення зібраних пристроїв і упаковок. Це часто виконується перед формуванням або інкапсуляцією, щоб видалити забруднення та покращити адгезію. Плазмова обробка може ефективно очистити поверхні всієї збірки, включаючи матрицю, дротяні зв’язки та свинцеві каркаси, не завдаючи шкоди делікатним компонентам. Щоб уникнути будь-якого впливу на продуктивність зібраного пристрою, потрібно ретельно вибрати правильні параметри процесу.
Запитання 5: Чому 13,56 МГц є найпоширенішою радіочастотою для плазмового очищення?
Відповідь: Частота 13,56 МГц є міжнародно визнаним діапазоном частот для промисловості, науки та медицини (ISM). Це означає, що обладнання, що працює на цій частоті, не потребує ліцензії та не створюватиме перешкод для радіозв’язку. Цей розподіл робить 13,56 МГц практичним стандартом для обладнання для обробки плазми. Інші частоти ISM, такі як 2,45 ГГц (мікрохвильова піч), також використовуються для спеціалізованих плазмових застосувань, але 13,56 МГц є найпоширенішим стандартом.
Shenzhen CKD Technology Co., Ltd.,заснована в 2010 році зі штаб-квартирою в центрі китайських технологічних інновацій, є провідним постачальником прецизійного обладнання для дозування та упаковки напівпровідників, включно з передовим обладнанням для перевірки напівпровідників. Завдяки широкому асортименту, який охоплює різні бренди та моделі, а також достатньому запасу всіх типів аксесуарів, ми забезпечуємо стабільне, надійне та безперервне виробництво для наших клієнтів. Наша команда професійних інженерів надає готові рішення, а наша локальна підтримка в Сінгапурі, Малайзії, В’єтнамі та Таїланді гарантує, що ви завжди матимете технічну гарантію та якість вашого виробництва. Керуючись основними цінностями «точність, стабільність та ефективність», CKD забезпечила інтелектуальну модернізацію виробництва для сотень компаній у всьому світі, завоювавши широке визнання та надійну репутацію в галузі.
TheНапівпровідниковий плазмовий очисникє критично важливим компонентом сучасного виробництва та упаковки напівпровідників. Завдяки використанню унікальних властивостей плазми — четвертого стану речовини — він забезпечує сухий, без залишків і без пошкоджень метод видалення органічних забруднень, зменшення природних оксидів і очищення поверхонь. Технологія побудована на основі точного проектування: вакуумна камера, джерело радіочастотного живлення, система подачі газу та електроніка керування працюють узгоджено, створюючи контрольоване плазмове середовище. Як ми дослідили, ключові технічні характеристики — базовий тиск, радіочастотна потужність, контроль потоку газу — безпосередньо визначають продуктивність і очисні можливості системи. Semiconductor Plasma Cleaner — це не просто частина обладнання; це важливий фактор для високопродуктивного виробництва напівпровідників, виготовлення MEMS та вдосконаленого пакування, забезпечуючи чистоту поверхні, що є необхідною умовою для кожного наступного етапу процесу.
