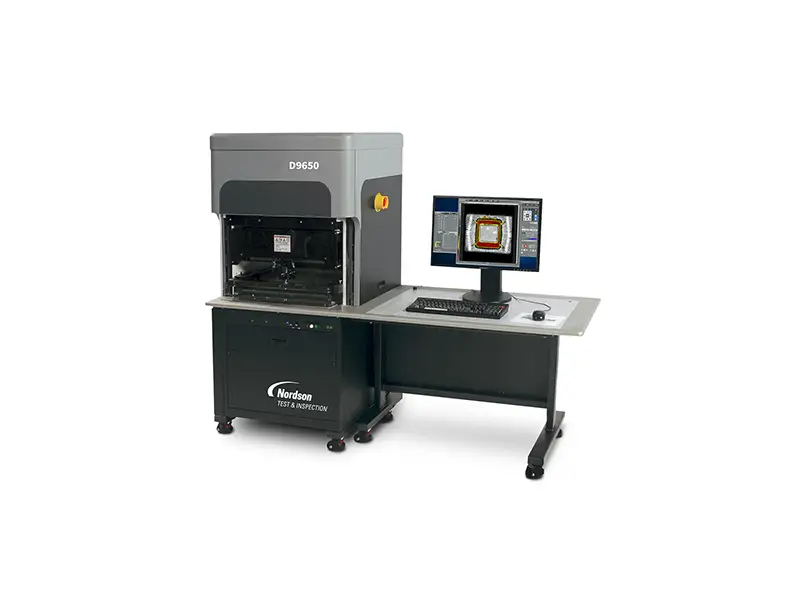

ХХНзабезпечуєОбладнання для акустичної мікроскопіїрішення для упаковки напівпровідників, вдосконалена електроніка та програми для точного аналізу відмов. За допомогою високочастотного завдяки ультразвуковій технології візуалізації ці системи допомагають виробникам виявляти приховані внутрішні дефекти, оцінити інтерфейси матеріалів і підвищити надійність упаковки без пошкодження зразки.
Оскільки напівпровідникові структури стають все більш складними, традиційні методи перевірки можуть не забезпечують достатньої видимості внутрішніх умов з’єднання. Пропозиції Acoustic Micro Imaging високочутливий підхід для аналізу інтерфейсів, шарів і мікроскопічних дефектів усередині передові електронні вузли.
На відміну від методів візуального огляду, які оцінюють лише зовнішні умови, акустичне мікроскопічне обладнання аналізує внутрішні відбиття, створювані ультразвуковими хвилями. Це дозволяє інженерам для виявлення структурних проблем, які можуть вплинути на продуктивність продукту та довгострокову надійність.
Сучасні корпуси напівпровідників містять кілька шарів і інтерфейсів з’єднання. Акустичний Micro Imaging надає можливості детального аналізу різноманітних передових структур, в тому числі:
Ці можливості перевірки допомагають інженерам зрозуміти внутрішні умови та оптимізувати їх виробничі процеси перед випуском продукту.
Для виробників напівпровідників раннє виявлення внутрішніх дефектів може мати значне значення знизити ризики надійності та підвищити якість виробництва.
Рішення CKD Acoustic Micro Imaging підтримують вимоги до інспекції в багатьох випадках застосування в електроніці та напівпровідниках, включаючи:
Кожна напівпровідникова упаковка має унікальну структуру та завдання перевірки. ХХН допомагає клієнти вибирають відповідні конфігурації обладнання для акустичної мікроскопії відповідно до дизайну упаковки, цілі перевірки та вимоги до виробництва.
Як досвідченийпостачальник рішення для перевірки напівпровідників, CKD забезпечує передове обладнання для перевірки та технічна підтримка для виробників напівпровідників, електронні компанії та дослідницькі організації.
Від аналізу надійності упаковки до внутрішнього дослідження дефектів, CKD допомагає клієнтам підвищити точність перевірки, посилити процеси контролю якості та підвищити надійність передових електронних продуктів.
