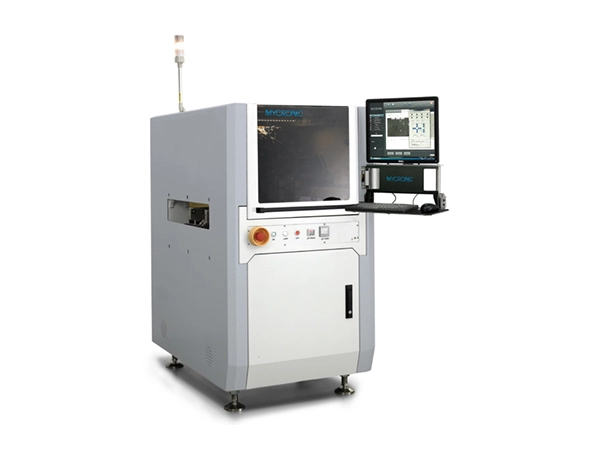

Система струминного друку паяльною пастою MYJ10X підтримує неплоскі друковані плати (з різницею висоти менше 0,4 мм) і пропонує керовану товщину паяльної пасти, що дозволяє користувачам вказувати різну товщину в різних місцях. Він підтримує друк безпосередньо на компонентах, що робить його придатним для процесів тривимірного/складального складання, і забезпечує високу ефективність, усуваючи потребу в трафаретах.
- Не потрібен трафарет; особливо підходить для застосувань, що вимагають певних форм паяних з'єднань
- Швидке програмування та перевірка для різних продуктів
- Здатність впоратися зі значними коливаннями об’єму припою між сусідніми контактними площадками одного виробу
- Легко підтримує програми дозування припою PoP (Package-on-Package).
- Не вимагає чищення; надзвичайно легке обслуговування
- Особливо підходить для продуктів з високою щільністю інтеграції
- Гнучке дозування, придатне для продуктів з нерівними поверхнями (різної висоти); точний контроль обсягу припою
| Основні параметри | MYJ10X вбудована платформа для нанесення паяльної пасти |
| Розміри | 770 x 1200 x 1400 мм (Ш x Г x В) |
| Вага машини | 650 кг (стандартна комплектація) |
| Зона роздачі | Ш x Г = 350 мм x 475 мм (стандартна конфігурація) |
| Макс. Розмір друкованої плати (односмуговий режим) | Ш x Г = 350 мм x 475 мм |
| Макс. Розмір друкованої плати (режим двох смуг) | Ш x Г = 350 мм x 210 мм (одночасна подвійна доріжка) |
| конвеєр | Висота 890–965 мм; стандартний зв'язок SMEMA; доступний двоколійний варіант |
| Вантажопідйомність конвеєра (включаючи кріплення) | 3 кг (потрібна індивідуальна настройка для більших вантажів) |
| Діапазон регулювання ширини конвеєра | Одноколійна: 50–475 мм; двоколійна одночасна: 50–210 мм |
| Товщина друкованої плати | 0,5 мм < T < 6 мм; для інших товщин необхідне налаштування |
| Точність позиціонування | ±30 мкм при 3σ (X, Y) |
| Повторюваність | ±15 мкм при 3σ (X, Y) |
| Макс. швидкість | 1000 мм/с (X, Y) |
| Макс. прискорення | 1 г (X, Y) |
|
|
|
| Основні параметри | Клапан для струминювання паяльної пасти |
| Конфігурація клапана AP (малий) | 215–260 мкм; 2,1–3,2нл; 200 Гц |
| Конфігурація клапана AG (середня) | 330–520 мкм; 5–20нл; 160–300 Гц |
| Тиск повітря подачі матеріалу | 15,9 psi |
| Висота струменю | 0,6±0,1 мм |
| Тип атестації | CE |
