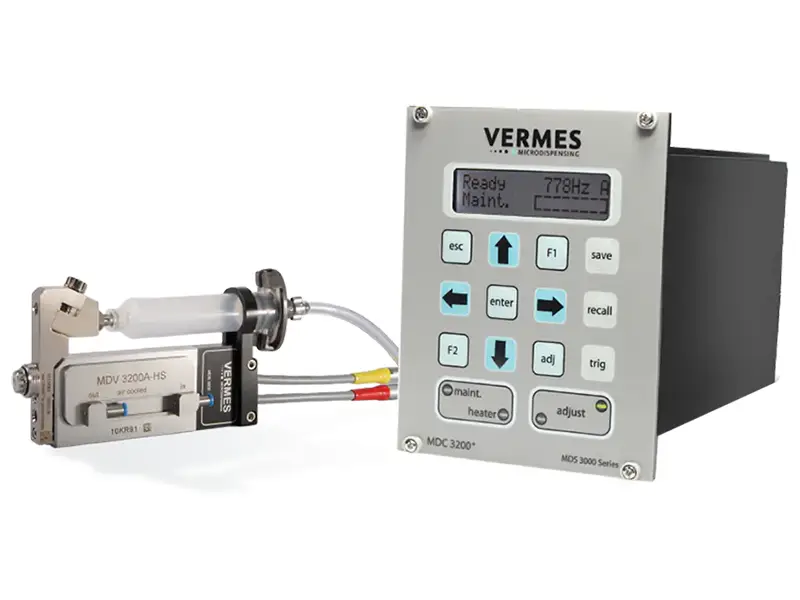

Система мікродозування серії MDS 3200

Принцип дії

Усі розподільні клапани MDS оснащені п’єзоприводами останнього покоління, що керуються контролером. З кожним імпульсом п’єзопривод керує рухом штовхача, тим самим відкриваючи або закриваючи отвір сопла. Толкатель з’єднаний із п’єзомодулем за допомогою системи прецизійних важелів, що передає кінетичну енергію, що генерується п’єзомодулем, до розподільного середовища, яке потім викидається з сопла під тиском. Завдяки надшвидкому й точному вертикальному переміщенню п’єзогенератора сотні точних повторюваних точок можуть видаватись за секунду. На відміну від систем, розроблених для рідин із низькою та середньою в'язкістю, клапан MDS 3200+ залишається відкритим у періоди простою (нормально відкрита конструкція).

● Підходить для промислових застосувань із середовищами середньої та високої в'язкості

● Високоточне дозування на основі п'єзотехнології

● Перевірений дизайн

● Підходить для широкого спектру застосувань

● Легка інтеграція в компактні простори

● Перевірена довговічність і якість

● Ефективно знижує витрати користувачів

Система здатна створювати крапки, менші за діаметр людської волосини (менше 150 мікрон), з винятковою послідовністю, точністю та повторюваністю. Його надвисока частота дозування допомагає підвищити продуктивність і знизити витрати.

Ключові переваги

Висока швидкість: при максимальному підйомі штовхача частота перемикання клапана може перевищувати 3000 Гц (залежно від конкретного застосування та середовища дозування). Здатний безперервно працювати на частотах до 1000 Гц.

Універсальність: параметри можна вільно регулювати, а конфігурації дозування налаштовувати на основі властивостей рідини. Електронний контролер дозволяє змінювати параметри в реальному часі без затримок. Система також підходить для рідин із низькою та середньою в'язкістю (особливо, коли потрібна часта заміна штовхача або мінімальний обсяг дозування).

Точність: здатність струменя рідини в широкому діапазоні в’язкості, забезпечуючи точні та повторювані точки. Він може працювати на нерівних поверхнях, наприклад у порожнинах або борознах.

Потужність: прецизійна механічна конструкція перетворює рух п’єзоелектричного приводу останнього покоління в кінетичну енергію, що дозволяє впорскувати високов’язкі рідини під тиском до 1000 бар.

Гнучкість: MDS 3200+ має модульну конструкцію, яка дозволяє налаштовувати конфігурації для задоволення різноманітних потреб застосування. Доступний широкий асортимент форсунок, які можна вибрати залежно від властивостей рідини та розміру точки. Щоб досягти оптимальних результатів дозування, користувачі можуть вибрати штовхачі з різною геометрією. Крім того, доступні компоненти з різних матеріалів для забезпечення сумісності з широким спектром рідин.

Рекомендовані рідини

Універсальна система дозування MDS 3200+ підходить для рідин середньої та високої в'язкості. Система підходить для широкого діапазону рідин, таких як:

● Клеї SMT

● Електропровідні клеї

● Електропровідна срібна епоксидна смола

● Паяльна паста

● Потік

● Силікон

● Світлодіодний люмінофор

● Недоповнення

● Термоплавкий клей

Приклади застосування

Цю мікросистему дозування можна використовувати в таких сферах:

● Автоматизація

● Електроніка

● Машинобудування

● Автомобільна електроніка

● Медичний

● Фармацевтичний

● Інформаційні технології

● Побутова електроніка
