• Високоточна інтегрована зварна рама забезпечує тривалу стабільність точності руху
• Використовує імпортні прецизійні кулькові гвинти, що гарантує високу точність руху та тиху роботу
• Має замкнутий контур керування сервомотором; мінімальна роздільна здатність 0,002 мм, максимальна швидкість 800 мм/с, повторюваність ±0,025 мм
• Оснащений ланцюгами з нержавіючої сталі з подовженими штифтами 3 мм/5 мм; вантажопідйомність до 10 кг
• Захисна конструкція гусеничних ланцюгів запобігає забрудненню клеєм
• Додаткові односегментні або двосегментні доріжки для відповідності різним вимогам щодо часу циклу (CT)
• Профілі направляючих мають тверде анодування для надзвичайної довговічності
• Зручний інтерфейс; простий в експлуатації та легкий у навчанні
• Підтримує перемикання між китайською та англійською для задоволення різноманітних мовних потреб
• Багатофункціональний; підтримує замкнутий цикл моніторингу різних параметрів процесу
• Підтримує онлайн і офлайн програмування відповідно до різних операційних потреб на місці
• Можливість розширення для включення систем відстеження виробництва MES
• Підтримує позиціонування контрольної позначки на основі ПЗЗ для забезпечення точності покриття та стабільності виробництва
• Програмна автоматична компенсація зору ефективно усуває позиційні помилки, викликані зміщенням плати
• Підтримує програмування CCD, що значно скорочує витрати часу, пов'язані з ручним навчанням

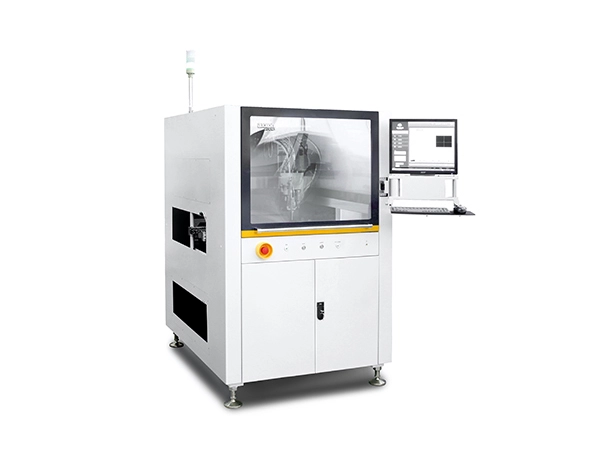

| Основні параметри | AC-500D |
| потужність | 220 В, 2,2 кВт, 10 А, 50/60 Гц |
| Тиск повітря | 80 psi (5,5 бар) |
| Розміри | 1194×1462×1610 мм (Ш×Г×В) |
| Вага машини | 700 кг |
| Вимоги до вихлопу | Діаметр 200 мм, потік повітря ≥13 м³/хв |
| Спосіб регулювання ширини | Електричний |
| Протокол зв'язку | СМЕМА |
| Зона роздачі | Д750×Ш600 мм (один клапан) |
| Д650×Ш600 мм (V-5000 + V-420) | |
| Д650×Ш550 мм (V-5000 Tilt + V-420) | |
| Швидкість осі X/Y | 800 мм/с |
| Макс. по осі X/Y прискорення | 0,8г |
| Повторюваність осі X/Y/Z | ± 25 мкм, 3σ |
| Система приводу осі X/Y/Z | Серводвигун, ШВП |
| Швидкість осі Z | 300 мм/с |
| Вісь Z макс. прискорення | 0,3г |
| Вантажопідйомність конвеєра | 10 кг |
| Хв. ширина дошки | 50 мм |
| Макс. ширина дошки | 650 мм |
| Макс. довжина дошки | 700 мм |
| Хв. зазор дошки | 5 мм |
| Макс. висота компонента | 100 мм над і під поверхнею конвеєра |
| Висота конвеєра | 900±20 мм |
| Швидкість конвеєра | 2-5м/хв |
| Напрямок транспортування | Ліворуч → Праворуч, Праворуч → Ліворуч |
| Висота нижньої зворотної доріжки | Відстань 500 мм від конвеєрної доріжки |
